Tepelné Zpracování
Annealing Lehr
Chladicí pec zajišťuje řízené postupné chlazení skleněných výrobků. Minimalizuje zbytkové pnutí ve skle, čímž zajišťuje pevnost a životnost finálních lahví a obalů.
Parametry
Max. teplota: 600 °C
Topení: Plyn / El. / H₂
Technická Specifikace
Tepelné parametry
Topení
Plyn / Elektřina / Vodík
Elektrické připojení
400 V, 50 Hz, 3-Phase
Max. teplota vyhřívacích zón
600 °C
Max. teplota chladicích zón
450 °C
Max. výstupní teplota
200 °C
Cold-end coating (max.)
120 °C
Udržení setpointu (prázdná)
600 °C
Staggered stacking
Ano
Cold-end nástřiky
Připraveno
Řídicí systém
HMI
Siemens IPC 477E 15"
PLC
CPU 1514SP
SW chladicí pece
TIA Portal
Ethernet switch
SCALANCE XC208
Rozvaděč
VX SE — samostojný systém
Klimatizace rozvaděče
TOPTHERM BLUE E
Délka řídicí kabeláže
Max. 20 m
Termočlánky
Dual Type K (nerez)
Certifikace
IEC / CE / UL
Ext. komunikace
TCP/IP, nezávislý switch
Materiály & komponenty
Materiál pásu
AISI 304, Další na vyžádání
Vnitřní kryty zón
1.4301 / AISI 304, Další na vyžádání
Vnější kryty zón
Uhlíková ocel
Tloušťka izolace
300 mm
Hlavní motor
Siemens / Innomotics
Ložiska
1 sada SKF
Manuály
2× tištěné + 1× USB (EN)
Technické výkresy
Ano (E-Plan)
Školení
Ano
Excelence v každém detailu
Průmyslová preciznost
Přesný teplotní profil
Řízené postupné chlazení s automaticky generovaným profilem teploty eliminuje vnitřní pnutí a zaručuje pevnost finálních výrobků.
Energetická efektivita
Izolace 300 mm a moderní řídicí systém TIA Portal optimalizují spotřebu energie při zachování přesného teplotního profilu.
Modulární konstrukce
Přizpůsobitelná délka a kapacita pece díky modulárnímu přístupu — snadná expanze bez nutnosti kompletní reinstalace.

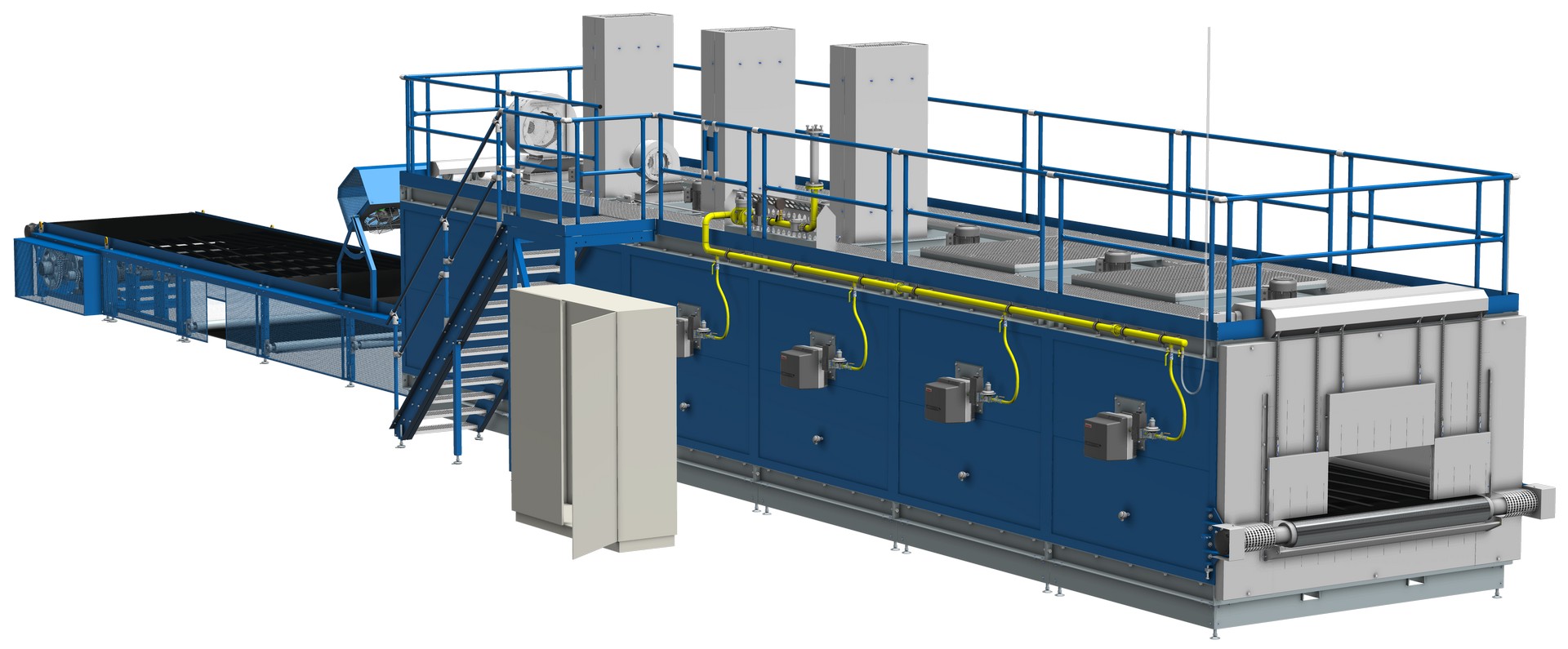

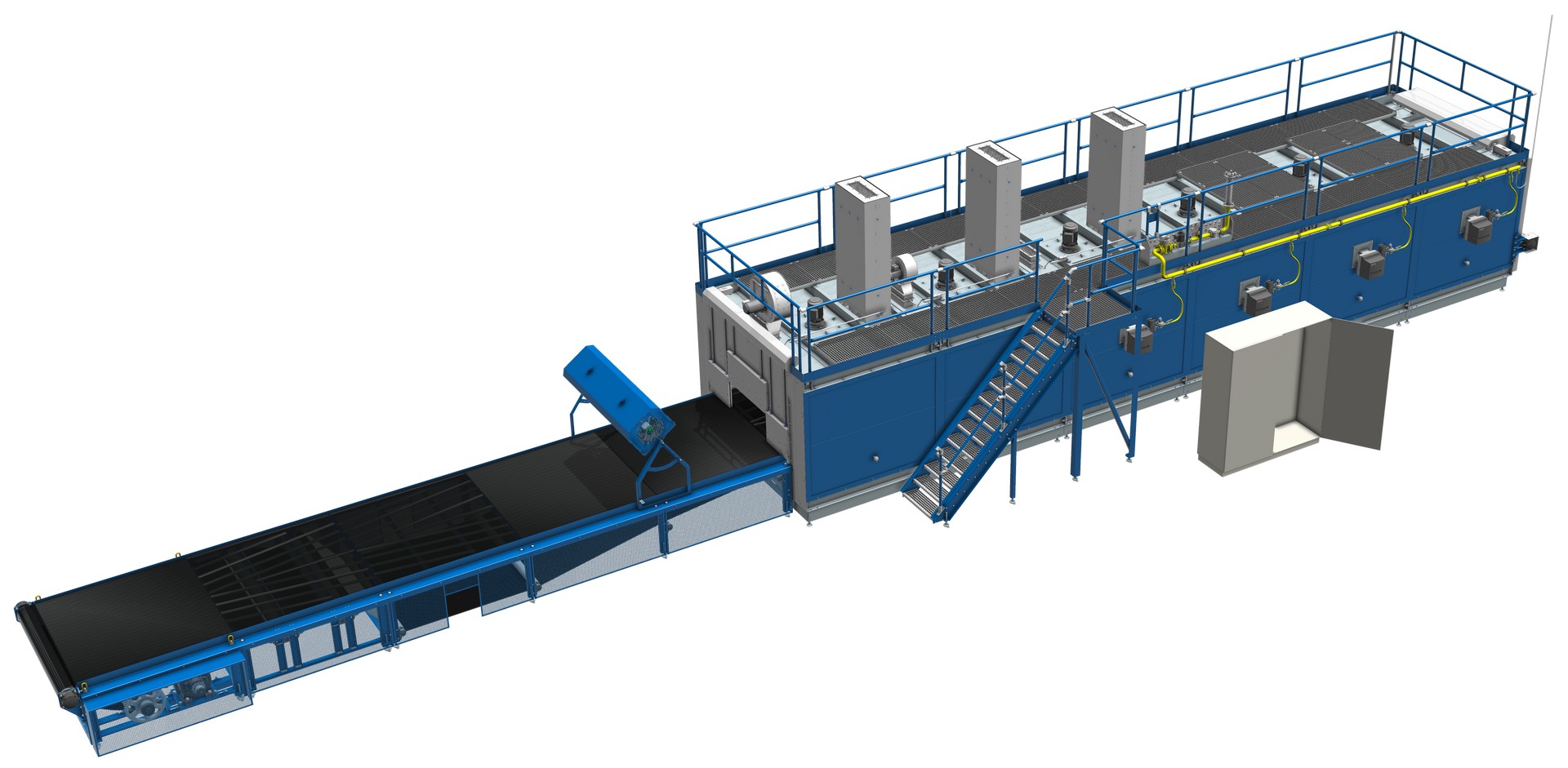

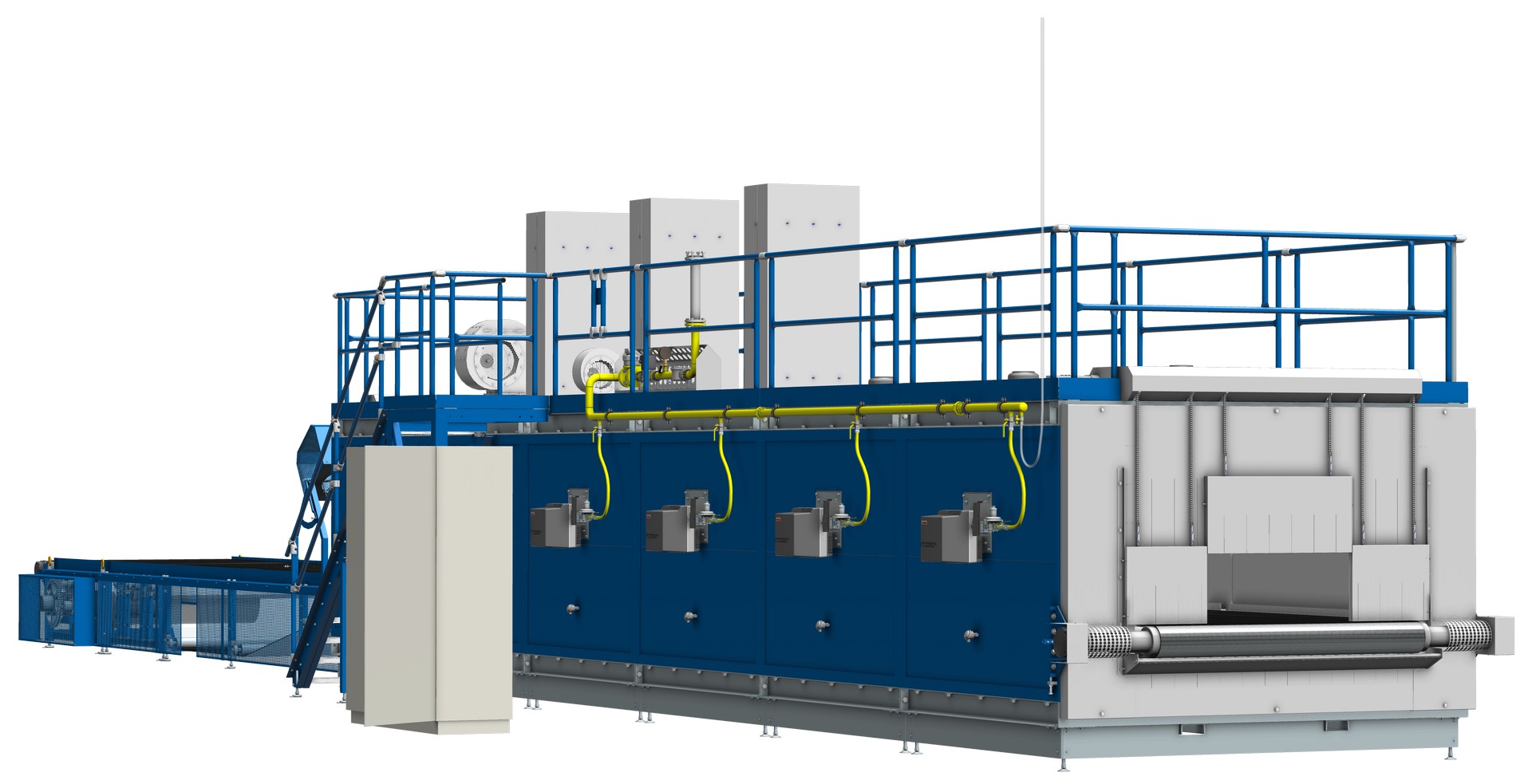

Konstrukční schéma
Assembly Drawing | Ref: AL-25-03-REV-01
